Maquette Effet de Serre publié le 19/02/2020  - mis à jour le 12/11/2020

Cette maquette permet de mettre en évidence le phénomène de l’effet de serre en comparant l’absorption de la chaleur par deux récipients : l’un contenant de l’air et l’autre contenant du dioxyde de carbone.

La maquette comprend un support en PVC 5mm ainsi qu’un projecteur équipé d’une lampe halogène de 150W.
La maquette ne comprend ni les récipients ni les thermomètres.

Résultats et conseils de mise en oeuvre

L’écart de température est mesurable au delà de 20 minutes. Voir tableau ci-dessous.

Temps (min) T°C Air T°C CO2
0 21,1 21,0
5 26,4 27,5
10 29,9 31,5
15 32,1 34,8
20 34,1 37,5

Afin d’obtenir des résultats probants, il est indispensable d’utiliser des récipients rigoureusement identiques (taille, épaisseur du verre, type de verre) ainsi que des thermomètres aux valeurs proches.

Le dioxyde de carbone peut être fabriqué au laboratoire ou acheté chez les fournisseurs habituels spécialisés dans l’équipement de matériel pédagogique (env 45€ la cartouche de 10 L) ou sous forme de petites cartouches disponibles notamment pour le gonflage de roue de vélo (voir magasins de sport).

Liste du matériel

image Désignation Code Prix TTC
Maquette effet de serre EFFETSERRE 21,00

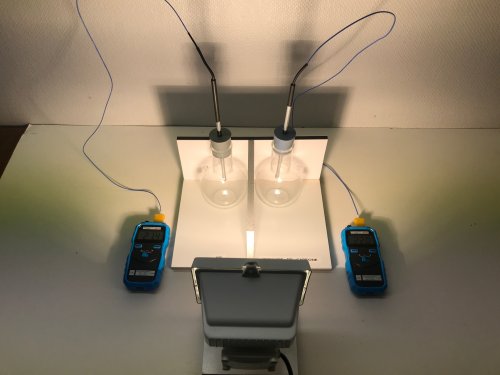

Matériel en situation

Maquette effet de serre 2
